Centralita BIOS1 24V HR Matic

Marca: HR Matic
pdf Instrucciones programación

Centrales de mando para 1 motor 24 Vdc.

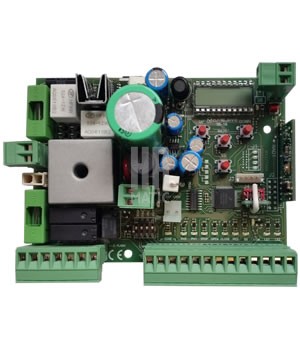

BIOS1 24V Centralita para cancelas correderas, sin transformador.

Esta centralita tiene dos variantes. Un modelo con codificación HR MATIC, sólo compatible con mandos con la misma codificación HR MATIC. También está disponible la versión con la radio en abierto, lo que permite poder memorizar un gran número de mandos de frecuencia 433,92 mhz rolling code y código fijo de las marcas principales del mercado.

Categoría:

Descripción

El cuadro de mando BIOS1 HR es indicado para la instalación de 1 motor 230 VAC con pótencia maxima de 700W

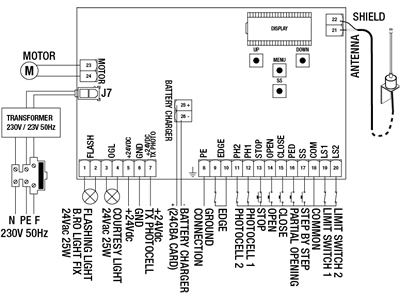

Esquema de regleta de bornes

COM Común
CLOSE (N.O.) Pulsador CIERRA
OPEN (N.O.) Pulsador ABRE
S.S. (N.O.) Pulsador PASO a PASO
STOP (N.C.) Pulsador STOP
PED (N.O.) Pulsador PEATONAL
PH1 (N.C.) Contacto fotocélula 1
PH2 (N.C.) Contacto fotocélula 2
LS1 (N.C.) Final de carrera 1
LS2 (N.C.) Final de carrera 2
J7 Alimentación
BATTERY CHARGER Placa cargadora de batería
OGL Luz de cortesía
FLASH Luz intermitente
ANTENNA Antena
SHIELD Masa antena
MOTOR Motor



Principales características

• Central con gestión de un tranmisor a través del display.
• Memoria y regleta de bornes extraíble.
• Regulación de par electrónico.
• Aprendizaje de hasta 1000 mandos a distancia.
• Selección de funciones por medio de display.
• Autoaprendizaje del recorrido.
• Deceleración diferenciables en abertura y cierre.
• Relevación de obstáculos regulable.
• Diagnóstico automático de los dispositivos de seguridad.
• Led de indicación de estato entradas.
• Módulo receptor radio.

Entradas: pulsador abre, pulsador cierra, pulsador paso a paso, pulsador peatonal, pulsador stop, 2 fotocélulas, banda de seguridad, finales de carrera de apertura y cierre.
Salida: circuito de destello a bordo tarjeta 230 Vac, luz de cortesía y alimentación accesorios 24 Vdc.

Dim. (mm) W x D x H = 90 x 125 x 45 SK
Transformador TCT44 para BIOS1 24V
